氧气增压设备
氧气气增压设备根据增压压力的高低，可分为低压氧气增压设备和高压氧气增压设备，低压氧气增压设备主要用于制氧机氧气压力的增压，一般增压至6-10公斤，高压氧气增压设备主要用于氧气瓶压力的增压，需要高压充装使用

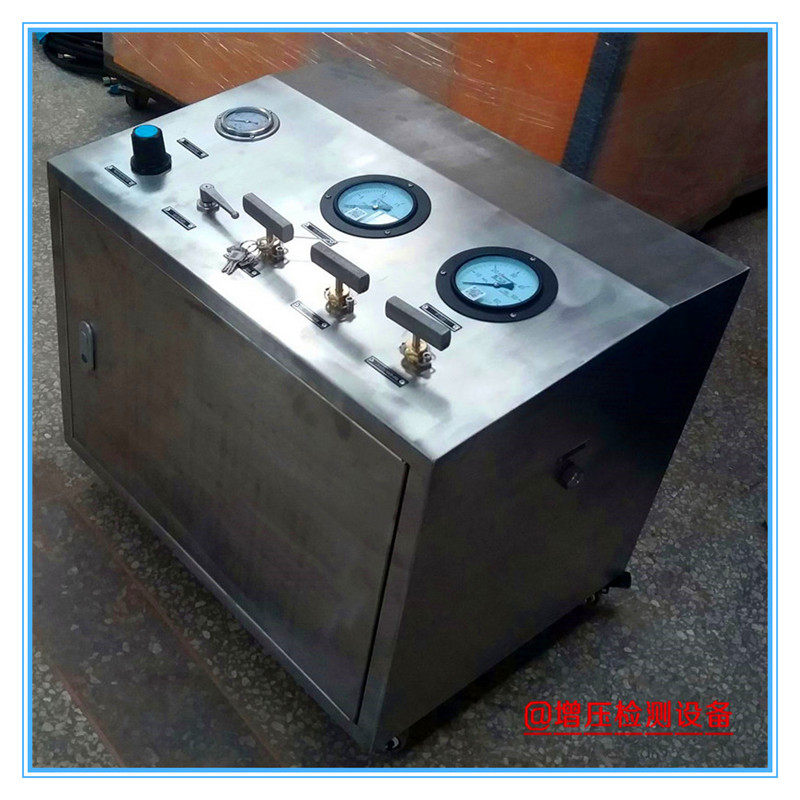

低压氧气增压设备
增压机主要技术参数及性能指标
序号 项目要求 性能指标 备注
1． 被增压介质 氧气 低压氧气0-8bar
2． 功能增压稳压系统 氧气增压稳压装置
3． 核心动力装置 气动气体增压泵 单级双作用增压泵2:1
4． 最大出口压力 0-1.6MPa 额定压力1.6MPa
5． 进气压力范围 0-0.8MPa
6． 驱动气源要求 0.3--0.8MPa 压缩空气≤8bar；流量 1.2m3/min
7． 输出流量 900L/min PL=6bar 标准状态下氧气入口压力0.6MPa
8． 增压泵冷却 压缩空气自冷却功能 压力无级可调
9． 试验工位 1工位
10． 高压缓冲气瓶 40L 耐压1.6MPa
11． 控制方式 手动控制
12． 特殊处理 增压缸换不锈钢做无油处理
13． 试验箱体 框架式结构

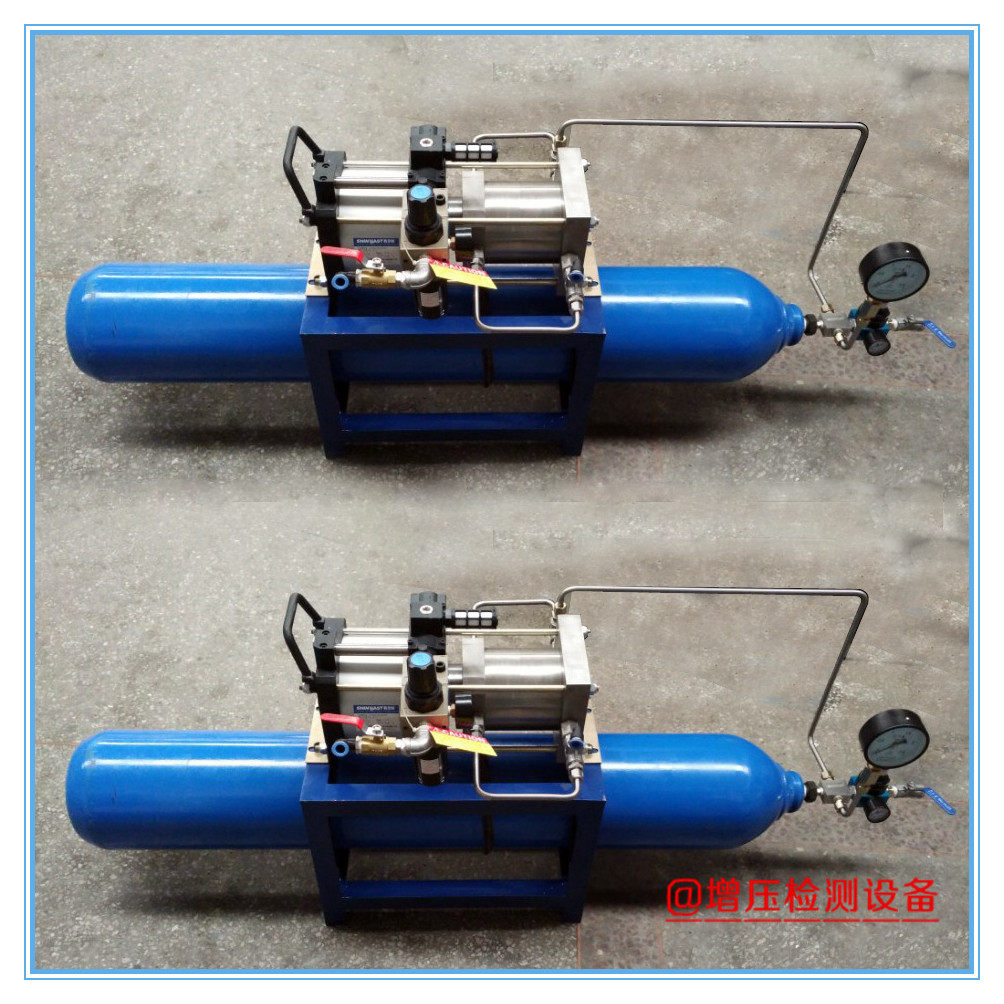

高压氧气增压设备
WBS-25-OL氮气增压系统是我公司根据从国外引进的气动增压试压装置的工作原理，结合我国的实际情况研制而成的一种新型气体增压装置。
一、产品特点
它是使用纯净压缩空气为驱动动力源，以气体增压泵为压力源，采用氧气瓶的氧气作为被增压介质，输出氧气气体压力与驱动气源压力成比例。通过对驱动气源压力的调整，便能得到相应的增压后的氧气气体压力。当驱动气源压力与增压后的氧气气体压力达到平衡时，气动增压泵便停止增压，输出氧气气体压力也就稳定在预调的压力上。具有防爆、节能、环保、输出压力可调、体积小、重量轻、操作简单、性能可靠、适用范围广等特点。
二、产品用途
用于氧气气体增压，
用于气瓶充气
用于氧气高压试验
三、型号解析
WBS-25-OL
WBS --- 增压装置代号
25--- 表示该装置所使用的增压泵的增压比为25：1
OL--- 介质为氧气
四、系统组成
该系统由气体增压泵、气瓶支架推车、高压针阀，压力表，控制二连件，控制管路、连接接头等组成。面板安装，控制方便，结构紧凑，外形美观大方。
五、产品工作原理
六、技术参数
型号：WBS-25-OL
驱动气源：洁净压缩空气
类型：气体增压系统
驱动压缩空气压力: 3-8bar(建议驱动气压<8bar)
最大流量：100Ln/min
最大输出压力：200bar。
适用介质：氧气
介质进气最低压力：15bar
介质进气最大压力：200bar
七、操作程序
1、连接上需要增压的管路，关闭卸荷球阀，打开高压阀，驱动压缩空气气源压力要求不大于0.8MPa（6kgf/cm2）。
2、开启压缩空气，输出气源，调整好二联体的压力，如将压缩空气气源压力调到0.6MPa,即驱动气进气压力表显示0.6MPa时，25倍增压后气体压力约为15MPa，即高压气体压力表显示值约为15MPa。充装时注意观察被充装设备压力表，达到所需压力及时关闭驱动开关、进气开关、高压开关、打开卸荷开关，拔下充气接头，以免压力过高损坏被充装设备。
3、接通被增压管路，被增压氧气进气压力范围为15bar-200bar，接通管路后，可观察被增压介质气压力表的数值。
4、当被增压氧气压力达到所设定压力，即氧气瓶被充满时，两边压力达到平衡状态，增压泵停止工作，这时可关闭压缩驱动气源，关闭氧气气瓶和入口阀门，此时，打开高压卸荷阀，进行增压系统管路泄气，以便高压气体排出到氧气气源入口。排完后，则立即关闭高压卸荷阀，可进行下一次充气。
